升降式襯氟止回閥

產品型號：H41F46-16C
公稱通徑：DN15~300mm
壓力等級：PN0.6、1.0、1.6MPa
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
設計與制造：GB12235
結構長度：GB12221
法蘭連接尺寸：GB4216

聯系購買

分享到：

產品詳細

產品用途

H41F46-16C升降式襯氟止回閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點。適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。

閥門測試
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

主要零件材料

上閥體：鑄鐵、球墨鑄鐵、碳鋼閥蓋：鑄鐵、球墨鑄鐵、碳鋼襯里：氟塑料
閥瓣：碳鋼完全包覆氟塑料

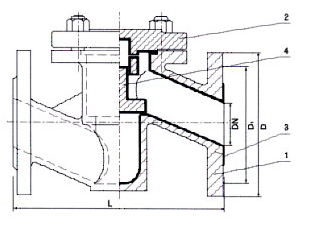

部件列表

1、閥體、2、閥蓋3、閥體襯里4、閥瓣

主要外形尺寸

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd
15	1.6 1.0	1.6 1.0	130	95	65	4-13.5
20			150	105	75	4-13.5
25			160	115	85	4-13.5
32			180	140	100	4-17.5
40			200	150	110	4-17.5
50			230	165	125	4-17.5
65			290	185	145	4-17.5
80			310	200	160	6/2-17.5
100			350	220	180	6/2-17.5
125			400	250	210	6/2-17.5
150			480	285	240	6/2-22
200			600	340	295	6/2-22
250			730	395	350	10/2-22
300			850	445	400	10/2-22
